开发板介绍

### **开发板介绍** OneNET视频全功能开发板意在帮助用户和开发者熟悉OneNET的视频能力,让开发者了解和熟悉OneNET 视频SDK,以及如何应用OneNET视频SDK快速搭建基于OneNET的视频监控系统、安防系统以及直播系统。同时,开发板配备了外部数据采集监测、摄像头抓拍监测、内存监测等小实验,让开发者熟悉在嵌入式linux环境下如何快速开发OneNET物联网应用。

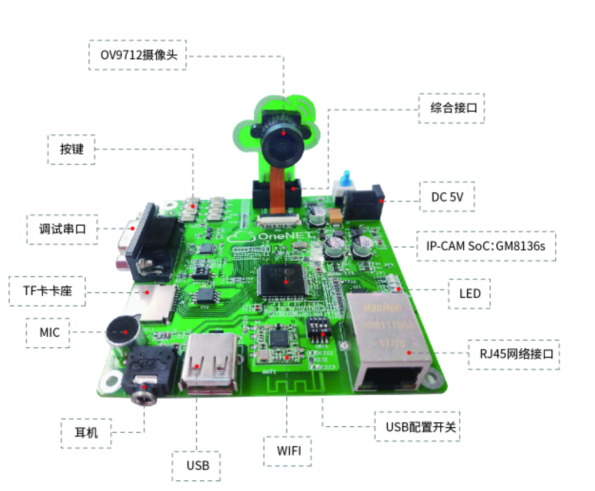

![](//upfiles.heclouds.com/123/ueditor/2018/09/13/8d73157a73d20aa553cab1814b116564.png)
### **MCU介绍--GM8136S** 开发板采用GM8136S作为核心处理器,GM8136S是一款为IP-CAM领域设计的高性价比SoC芯片,具有集成度高、易开发等特点。 **电源接口** 输入电源为5V,接口如下图所示,请使用官方配置适配器接入电源。
![](//upfiles.heclouds.com/forum-app/2018/04/08/75cb1f391dbb4d65771a740dec623911.png)

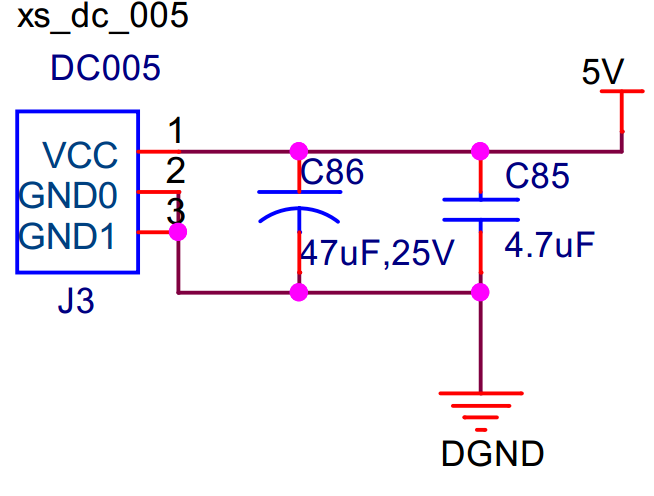

电源接口原理图
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/5f6407187144eb2c63102fbc5ce38784.png)
电源接口实物图
**以太网接口** 开发板提供100M以太网,请根据需求配置IP地址使用
![](//upfiles.heclouds.com/forum-app/2018/04/08/1413e574a436dd64b3b5d7ba5684070c.png)

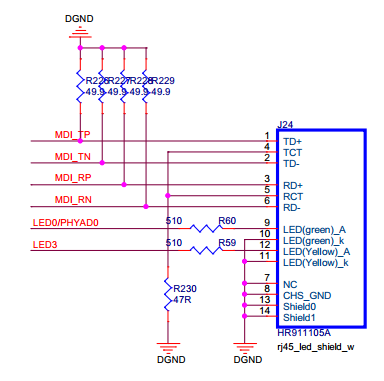

以太网接口原理图
![](//upfiles.heclouds.com/forum-app/2018/04/08/a47b347bd51462fc7179686ea1ae1406.png)
以太网接口实物图
**串口** 串口主要用于用户开发者与开发板交互,搭配官方所配的USB转串口线使用
![](//upfiles.heclouds.com/forum-app/2018/04/08/a6a35b16a985f03e38012a6847aec02a.png)

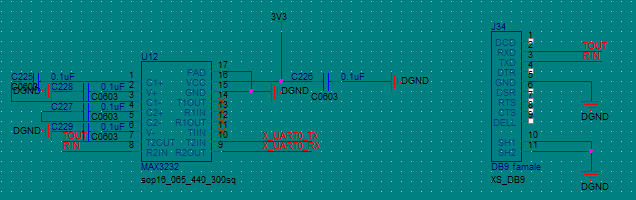

串口原理图
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/a7564dddfa8c3d7d94abe02289a84aa9.png)
串口实物图
**USB/WIFI** USB可外插USB 设备。 USB接口与WIFI共用一个USB通道,因此二者不可同时使用,需通过SW15拨码开关进行配置,当拨码开关1、2处于连通状态(开关靠近ON),可用USB接口;当拨码开关3、4处于连通状态(开关靠近ON),可用WIFI;
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/06f83238ae1f12c0b11d9f42c6af4c40.png)

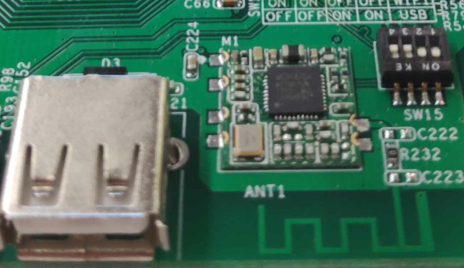

USB/WIFI实物图
**按键** 配置8个按键,通过AD采样实现按键区分。
![](//upfiles.heclouds.com/forum-app/2018/04/08/e6becbea37ac40ce44947dc8257c0145.png)

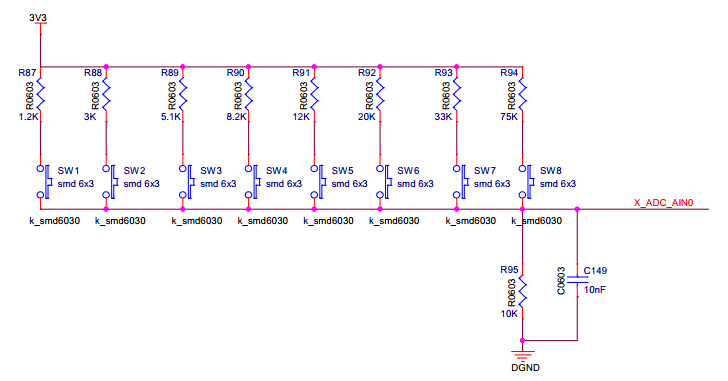

按键原理图
![](//upfiles.heclouds.com/forum-app/2018/04/08/3dc7e37db75a32194e7b65a5c008eb73.png)
按键实物图
**摄像头接口** 请配合官方配置摄像头使用
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/89e0d1dd4c9b7397c1c25fa894993031.png)

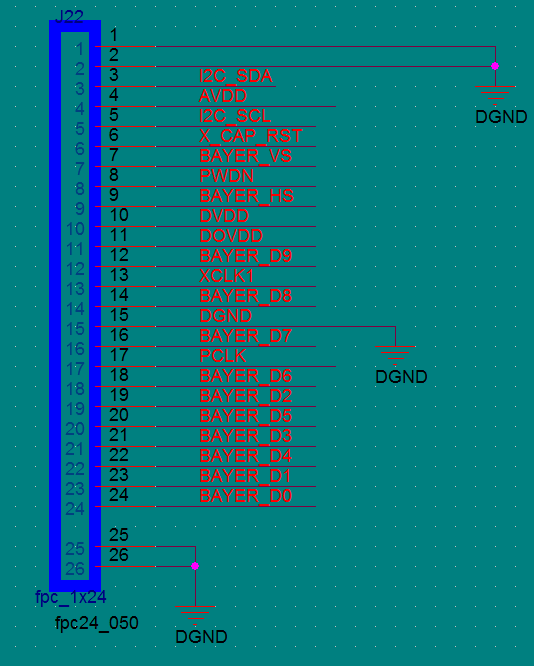

摄像头接口原理图
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/6b8588bbc8e2daf92be769947fee55ba.png)

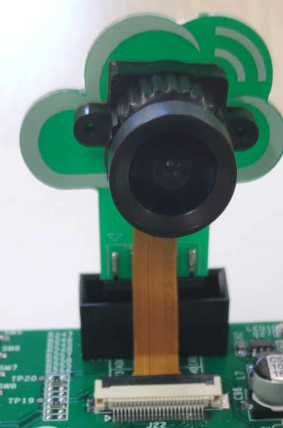

摄像头实物图
**MIC接口** 配置咪头MIC,供开发者进行语音应用开发。
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/47dcb05d9801190814e0aa0fe1ffd833.jpg)

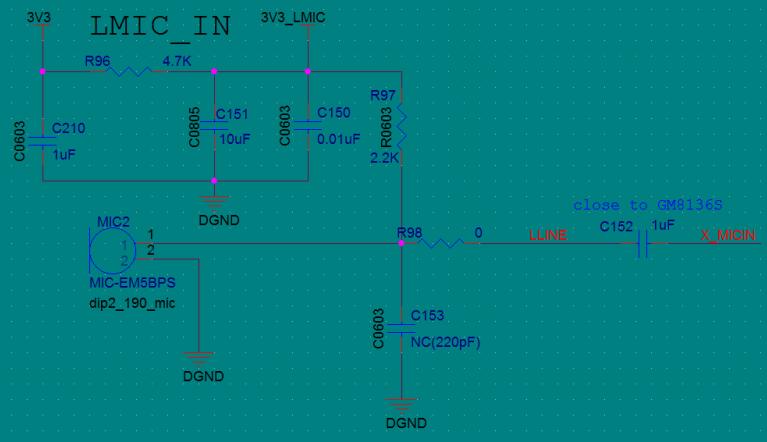

MIC接口原理图
![](//upfiles.heclouds.com/forum-app/2018/04/08/4e1a56e3c83171bf7dfd9e56f50e9899.png)
MIC接口实物图
**耳机接口** 配置耳机接口,供开发者进行语音应用开发。
![](//upfiles.heclouds.com/forum-app/2018/04/08/a1c82ca386ac9a8aca012752e482d3c1.png)

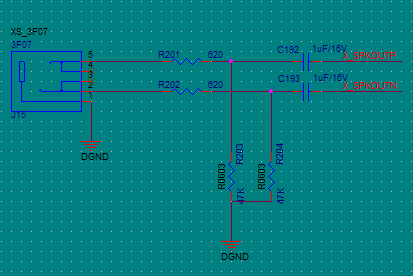

耳机接口原理图
![](//upfiles.heclouds.com/forum-app/2018/04/08/6810ee79f17803977a32bdeae58af1a6.png)
耳机接口实物图
**TF卡** 开发板可使用TF卡作为外部存储
![](//upfiles.heclouds.com/forum-app/2018/04/08/84a4f45f2b507460e67048a3ee194a3c.png)
TF卡原理图
![](//upfiles.heclouds.com/forum-app/2018/04/08/2f7fc4a5f723ebd81785bcea2dd49702.png)
TF卡实物图
**LED** 配置4路LED
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/6bae0259895bd1f50fa877b6d9473e2b.png)

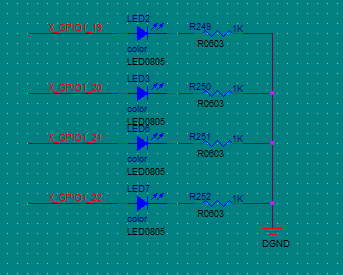

LED原理图
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/66770992ecd573bfd68db35ddcbe3b06.png)
LED 实物图
**综合接口** 扩展接口提供一路USART、一路PWM、一路I2C、一路红外、两路ADC供开发者使用。
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/66fc2a6961f1e9ca34aa122a3082c88e.jpg)

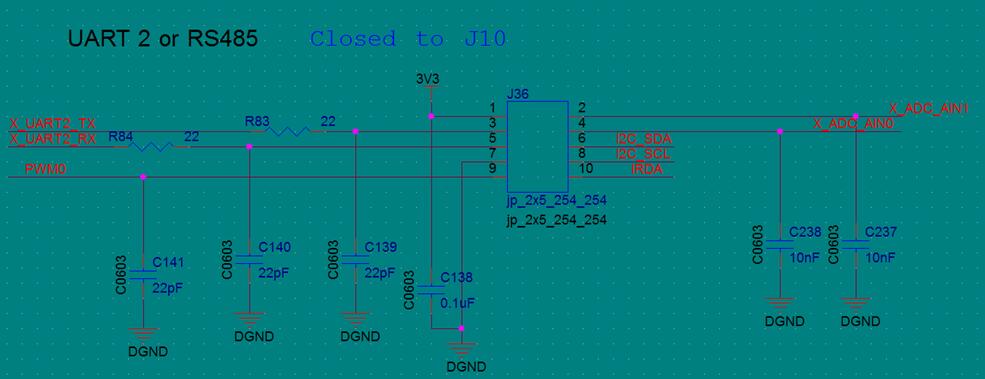

综合接口原理图
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/913d242124c9b0edebf7eeb9f7bb511f.png)
综合接口实物图
**配置开关** 配置开关与系统启动相关,请保持SW14 1,2处于断开状态,否则系统无法启动。
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/89d9aface497280832d1f09ae4896ea0.png)

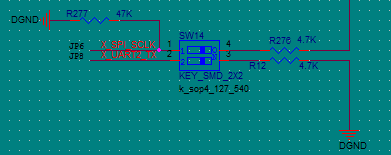

配置开关原理图
![](//upfiles.heclouds.com/123/ueditor/2018/09/13/f144202ad42d10c296a93d035d4a09f0.png)
配置开关实物图
